直读光谱仪的构成篇
文章出处：人气： 发布时间：2018-10-12 17:05:17

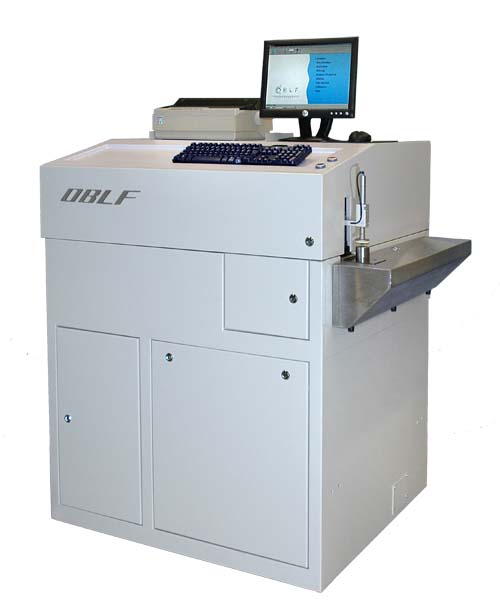

直读光谱仪器的组成主要是由以下八个部分组成的：
一、USB 连接数据线
用于连接电脑和仪器，传输控制信号和测量结果。请注意不要出现折痕。
二、氩气管线
用于将氩气输送到仪器的火花台。请注意管线的密封性，氩气的纯度必须大于99.999，输入的氩气压强为4 bar(0.4MPa)。
三、气体输出管线
用于将激发后的氩气输送出仪器。请注意此时氩气含有大量灰尘必须通过过滤器再排放到大气中。过滤器中的溶液配比：300cc 蒸馏水，50cc 凡士林。
四、真空连接管
用于连接真空泵。请注意固定并密封好连接管的两个端口，每次测试前检查真空泵油的液位，6 月更换一次真空泵油。真空度要保持在 100mTorr
五、电源线
电源：220 V 50-60 Hz，功率：3kVA.
电源开启/关闭
六、流量计
用于测量氩气的流量
七、真空阀
用于隔离真空泵和光谱仪。真空度控制在 80-100mtorr 请注意当光谱仪处于工作状态时，此阀必须打开；当真空泵处于关闭状态或者未连接仪器时，此阀必须关闭。
八、电火花按钮
控制电火花激发的条件之一。请注意当需要进行激发时，此按钮必须开启；当仪器处于闲置状态或者清洗电时，此按钮必须关闭。
