图像法全自动的分析系统

哈科自动清洁度检测系统是应用在汽车零部件、航空航天、液压润滑行业颗粒度检测的权威产品，具有专业性强，标准化，测定结果可追溯等优势。哈科清洁度检测分析系统符合ISO16232，VDA19，ISO4406 等清洁度检测标准。系统集成进口光学显微镜，进口电动平台，自动化分析软件，高清图像扫描CCD，具有自动化高，工作流程化设计模式，操作简便，采集图像快速高效，自动补偿聚焦确保每帧图像清晰，无缝拼接浏览，智能识别统计，按照选择标准生成结果及报告。

一：功能说明

对不同尺寸的标准滤纸进行高精度扫描分析，并结合尼康独有的偏光光阑技术对颗粒进行反光和非反光的区分，以对金属与非金属颗粒的判定提供最直接的参考数据和影像。同时可依据不同长宽比的设定对纤维与非纤维进行精确分类，对于粘结颗粒可在实际视场下进行确认并采用数码分割法进行分割，以确保实际判断的准确性。分析软件流程化简洁化，报告可导出WORD，自动保存在数据库目录下图片自动保存在数据库，可追溯，可自动定位到每张图片所在视场，自动设别金属、非金属、纤维颗粒。分析过程全部按照ISO16232，VDA19等标准执行满足大众、宝马、通用、福特等各大汽车厂清洁度检测标准，支持用户自定义标准。

二：清洁度分析系统组成：

1、系统组成清单：

2、设备组成及参数

设备整体外观

1） 清洁度仪图像采集主机：

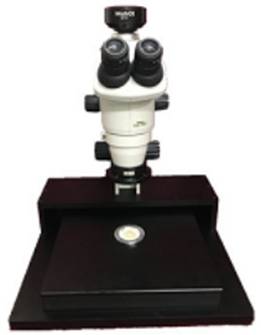

显微镜主机外观

2）技术参数：

   （1）正置式：采用日本尼康高精图像显微镜，设备具有高稳定度多功能集成。

   （2）显微镜：高清晰分析显微镜 ，适合5微米以上杂质的检测。

（3）物镜转换器：手动

（4）分光镜筒：采用最新的分光镜筒进行目镜和照相出口的分光切换,分光比例有0/50/100三段.顶置的照相出口确保数码摄像头可同时具备高动态及高分辨率的理想效果.

（5）数码摄像头：进口真彩色、高清晰、高分辨率、高动态响应，USB3.0高速接口，实时采集、同步捕捉图象；支持中、英文显示和输入操作；并包含有与显微镜的接口,500万有效物理像素。

2、高精度自动扫描平台

1：自动扫描平台功能简介

软件可有效控制高精度自动扫描台在行程80X80mm范围内,以最小步进0.01微米的高精度扫描精度自动完成图像的扫描与拼接任务。

(1) 高清晰分析显微镜：
自动电动扫描平台,自动拍照系统、全自动清洁度分析软件，DELL高性能计算机等。

(2) 调焦系统：
采用电动调焦系统,有手动和自动两种调焦模式,配合自动扫描平在滤纸扫描过程中进行对焦。

(3) 控制系统：
采用大屏液晶显示,可进行XYZ三个方向的载物台精密移动和调焦控制.

(4) 模块化设计平台：
模块化设计和开放式结构，保留了所有选择项，便于日后的升级和功能增强。

(5)滤纸夹具:
适用于47/50毫米标准滤纸夹具 (金属可重复使用)

(6) 载物台:
高精度电动扫描型全自动，行程80X80mm,最小步进0.02微米，精度:+/-3微米
重复性:<1微米.

(7) 检测范围：
整个滤膜全范围高清扫描。

(8) 操作：
采用人体工学整体设计;保证扫描平及设备操作舒适性.

2：自动扫描台组成部分：

（1）高精度自动扫描平

（ 2）高精度平台控制箱

  正面                      反面

（3）滤膜片夹

3：检测流程和内容：
    1、对直径50毫米以内的滤纸进行自动和高精度扫描，全自动图像拼接，全自动拍照。
    2、对所拍摄的杂质，自动检测其数量，尺寸，形状等参数。
    3、依据杂质的反光和亚光在图像上的灰度差别，为金属与非金属颗粒的判定和判定提供最直接的参考数据和影像。

4、依据不同长宽比的设定对纤维与非纤维进行精确分类；反光（金属），亚光（非金属，金属氧化物

5、按照各种国内及国际标准：包括ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T 14039等，以及客户自定义的标准，自动生成专业的清洁度评级和分析报告。

6、自动扫描样品：支持多种扫描方式：矩形区域、圆形区域、环形区域、扇形区域等；满足各种应用需要；

7、自动拍照、视场自动定位采集过程自动拍照、照片自动保存，进度状态实时可见；照片信息存入数据库，方便查询；提供视场图片浏览功能，可以实现视场定位回溯、重新拍照等功能

8、统计与分析系统自动识别颗粒、自动分析颗粒类别、自动统计颗粒参数。同时支持修改颗粒。提供多种统计分析工具：MAP图、颗粒列表、统计结果、直方图等；

9、专业清洁度报告支持模板化报告生成模式，包含统计数据、评级、滤片全貌图、最大颗粒照片等信息；

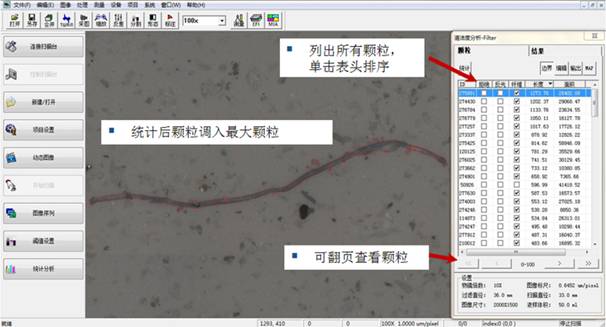

10、软件分析主界面主界面包含多种数据展示方式：map图、颗粒分析结果、颗粒数据列表、统计直方图等。

11、清洁度自动评级:自动，可编辑

12、清洁度专用报告:自动，可编辑

13、最小检测尺寸:5微米,按照ISO16232的基本原则，可对滤膜上大于5微米的杂质进行精确检测。自动扫描整个试样（通常是滤纸）、自动拍照，颗粒自动识别、统计、分析，自动检查清洁度、自动生成专业分析报告；

4.清洁度图像分析软件系统

软件系统概述
    流程化设计，操作更直观

(1)系统由多种自动控制部分构成  Automatic Analysis System

立体研究级显微镜确保获得颗粒准确的光学图像；

支持多种高精度3轴电动台，扫描位置更加精准；

智能化的全自动清洁度分析软件自动拍照、自动对焦、自动控制扫描、自动识别分析确保颗粒不被漏判和误判,检测效率高；全自动的检验分析过程：自动扫描整个试样（通常是滤纸）、自动拍照，颗粒自动识别、统计、分析，自动检查清洁度、自动生成专业分析报告：

(2) 自动扫描样品 Auto Scan，Support Multiple Scanning Area

支持多种扫描方式：矩形区域、圆形区域等；满足各种应用需要；同时可测量零件清洁度、油液清洁度等。提供专业夹具，使样品更平整。

(3) 多种检测标准   Multi Testing Standard

支持多种国标及国际标准：包括ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T 14039等；可以输入标准进行清洁度、颗粒度的全自动检测；可以对纤维进行统计；系统定期更新最新标准。

(4) 扫描样品设置多样化 Auto Scan，Support Multiple Scanning Area

支持多种形状的扫描区域：矩形区域、圆形区域、环形区域、扇形区域等，支持多种扫描路径，满足各种应用需要；

(5) 智能聚焦  Multiple Automatic Focus Algorithm

支持多种聚焦模式：补偿聚焦、跟踪聚焦、手动聚焦、EFI聚焦等。采用聚焦算法，保证在试样不够平整的情况下也能得到清晰的图像；

(6) 自动拍照、定位，并可回溯重拍  Automatic Scan and Resnap

扫描过程自动拍照、自动保存，进度实时可见；照片信息存入数据库，方便查询；并且可以对试样的信息及图片进行加密，防止没有授权进行查看修改。

提供视场图片浏览检查功能，可以实现每个视场定位回溯、重新拍照等功能

(7) 自动识别反光颗粒、不反光颗粒、纤维  Auto Analysis

系统自动识别颗粒，可以同时检查出不反光颗粒和反光颗粒（一般为金属颗粒）、纤维。

自动对三种颗粒进行检查分类。 支持设置各种颗粒的合格区间。支持自定义三种颗粒的区分设置。

(8) 支持跨视野超大颗粒、自动校正偏移

系统自动识别颗粒、自动分析颗粒类别、自动统计颗粒参数。同时支持修改颗粒。提供多种统计分析工具：MAP图、颗粒列表、统计结果、直方图等；

(9) 统计与分析   Analysis and Statistics

系统自动识别颗粒、自动分析颗粒类别、自动统计颗粒参数。同时支持修改颗粒。提供多种统计分析工具：MAP图、颗粒列表、统计结果、直方图等；

(10)专业清洁度报告  Professional Cleanliness Report

支持模板化报告生成模式，包含统计数据、评级、滤片全貌图、最大颗粒照片等信息；可选择多种报告模式。

5、软件其他功能：

1、硬件参数的导入和导出

2、打开报告

3、几何测量

4、定倍打印

5、图像合成

6、戴尔3902电脑

7、惠普（HP）LaserJet Pro P1106黑白激光打印机

品牌：惠普 HP

型号：P1106

类型：激光打印机

幅面：A4 幅面

激光打印机

最高分辨率：高达600x600x2dpi(有效输出精度为1200dpi)；HP FastRes 600、HPFastRes 1200

打印速度 高达18页/分钟(A4)实际速度依系统配置、软件应用程序、驱动程序和文档复杂性的不同而有所差异。

月打印负荷：高达5000页（A4纸）打印负荷是指每月图像输出的页数。

首页出纸时间：黑白：仅需8.5秒

内存 2MB

兼容系统：Microsoft Windows 7(32-bit/64-bit)、Windows Vista(32-bit/64-bit)、Windows XP(32-bit/64-bit)、Windows Server 2008(32-bit/64-bit)、Windows Server 2003(32-bit/64-bit)、Mac OS X v10.4、v10.5、v10.6、Linux

接口：高速USB 2.0端口

支持纸张尺寸：进纸盒：150页进纸盒 出纸盒：100页面向下纸盒 150页进纸盒：147x211至216x356毫米 打印介质类型：纸张(激光打印纸、普通纸、相纸、糙纸、牛皮纸)、信封、标签、卡片、透明胶片、明信片

规格

电源：220至240伏交流电(+/–10%)，50赫兹(+/–2赫兹)，6.0安培

三：称重法配套设备

1：高精密过滤膜

2、台式电热烘箱

箱体内胆采用优质钢板或镜面不锈钢氩弧焊制而成，箱体外壳采用优质钢板，双层钢化玻璃。造型美观，新颖。
  具有超温报警，过热保护，时间设置，双目数字显示，微电脑温度控制系统，控温精确可靠。 热风循环系统由能在高温下连续运转风机和合理风道组成，工作室内温度均匀。

3、 高精度电子分析天平

性能参数：

前置式水平仪
防静电涂层玻璃防风罩能有效地屏蔽外界静电荷的干扰
五面玻璃防风罩，视野清晰
超级双杠杆单体传感器
40MHz高速微处理器MC1，测量结果更快
SMT技术，线路集成度更高
内置RS232接口，符合GLP标准
下部吊钩，满足大体积称量
自动校准系统

功 能：

密度直读，左右除皮键，满足不同使用习惯
-CW型号标配内置校准砝码，全自动校准
四级防震，计算因子
超载保护，全自动故障诊断，动态温度补偿
应用程序：计数、动物称重、百分比称量、净重求和、单位转换、合计、计算（乘、除）

三、交货方式、仪器安装及培训：

1、交 货 期：甲乙双方合同签订收到定金后，15个工作日完成生产。

2、交货地点： 用户指定安装地点 。

3、培训方式：乙方派技术人员到甲方工厂内装机和调试仪器及操作培训，乙方承担全部费用。

4、培训内容：仪器原理、结构、操作、维护保养、简单维修、软件使用、样品测试等；

四、仪器验收

验收标准以符合本合同配置要求及性能指标为准，按技术协议验收。

五、售后技术服务

1、乙方承诺：乙方所出售的整机设备提供壹拾捌个月期限的非人为损坏的保修服务，从设备安装调试完成后算起。

2、终身售后服务，服务方式，双方商定。

六 、解决合同纠纷的方式：

    1、甲、乙双方在履行合同中发生争议或分歧，应通过友好协商解决，协商不成，任何一方均有权向合同签订地人民法院提出诉讼；

    2、诉讼期间，双方继续履行合同其余无争议部分。

七、其它约定事项：
